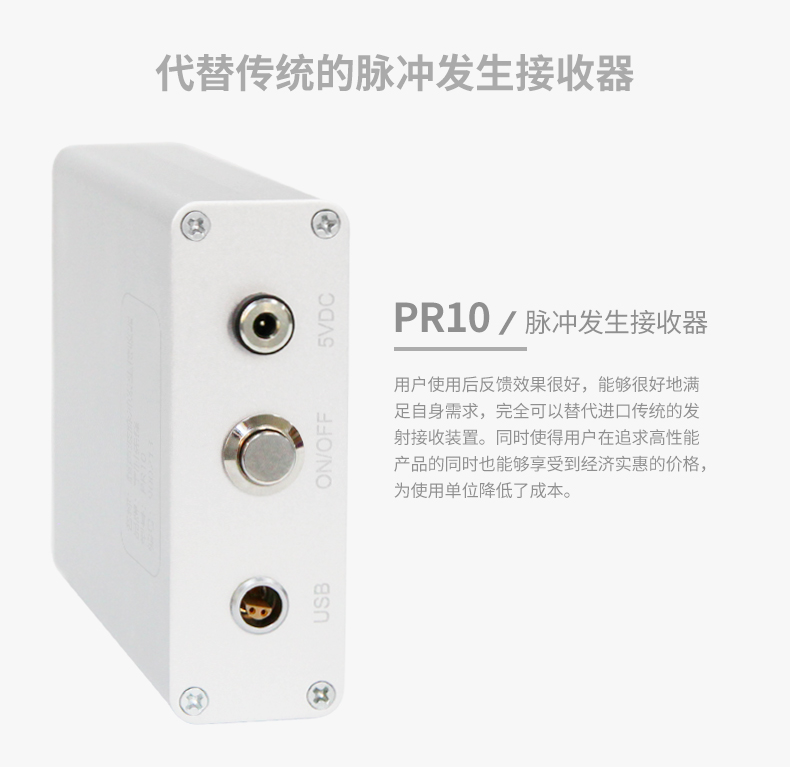

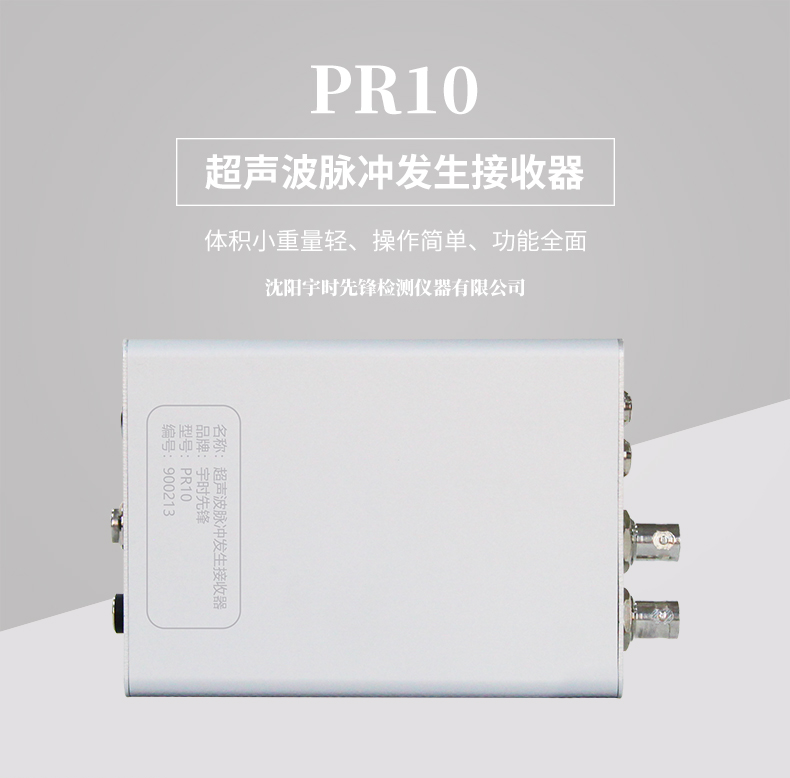

PR10超声波脉冲发生接收器
产品详情

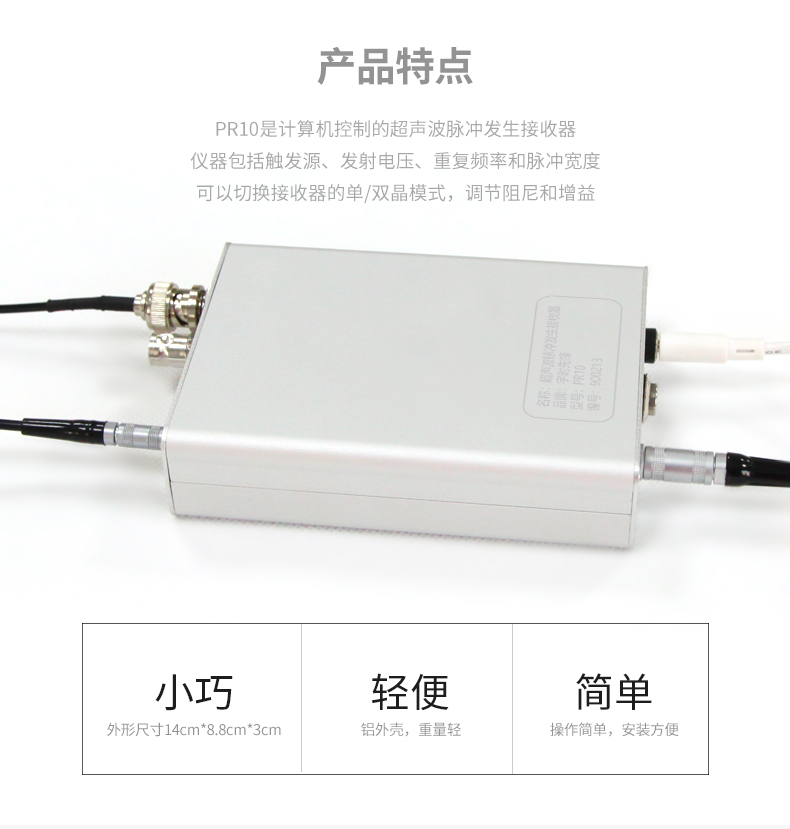

产品包含一个基于Windows平台的控制程序软件，可以选择触发源、发射电压、重复频率和脉冲宽度，也可以 切换接收器的单/双晶模式，调节阻尼和增益，满足用户不同的使用需求。用户还可以在各种主流的Windows 系统下使用开放的SDK软件开发包自主开发应用软件。 |
控制参数 | |||
控制参数 | 范围 | 步进 | |
发 射 区 | 发射电压 | 60V、110V、150V、200V | 选择 |
脉冲宽度 | 1~40（1倍约为28ns） | 1倍 | |
重复频率 （内部触发） | 4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz | 选择 | |
触发源 | 内部触发、外部触发 | 选择 | |
接 收 区 | 单/双晶 | 单晶（1T/1R）、双晶（1T/2R） | 选择 |
阻尼 | 34Ω、50Ω、90Ω、510Ω | 选择 | |
增益 | -4dB~55dB | 1dB | |

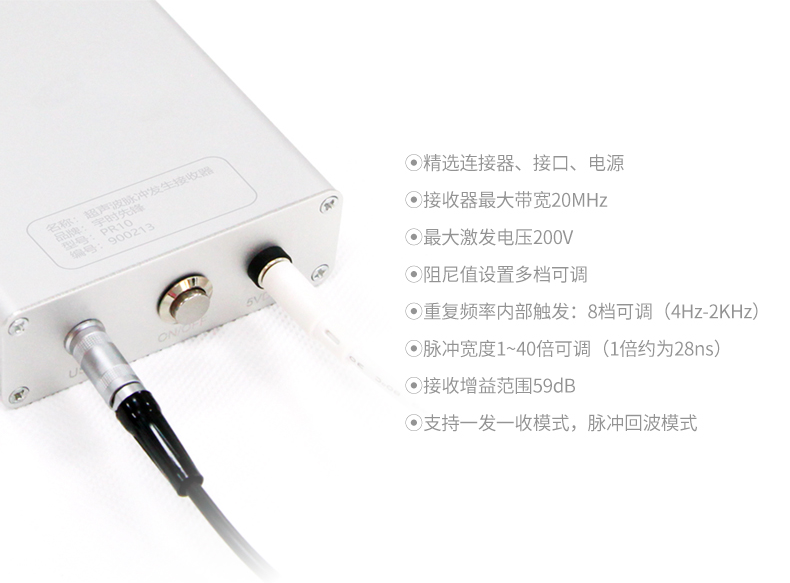

技术参数 | |
脉冲类型 | 负尖波脉冲/方波脉冲 |
上升时间 | 一般在4.5-8.5ns之间，阻尼为510Ω时会到20ns及以上 |
下降时间 | 一般在3.5-6.5ns之间 |
脉冲宽度 | 1倍脉冲宽度约为28ns |
带 宽 | 0.5-20MHz |
激发模式 | 脉冲-回波（P-E）、穿透（T-T） |
重复频率 | 内部触发：4Hz-2kHz；外部触发：0-20kHz |
外部触发 | 上升沿触发；触发电压：3.3V； |
注1：选择更高的发射电压，会对应更长的下降时间和上升时间。 注2：脉冲宽度越宽，发射电压越小。 注3：重复频率升高，发射电压也会有轻微下降。 |
主机规格 | |||
电源 | DC:5V1A | 操作温度 | 0-55℃ |
外形尺寸 | 14cm*8.8cm*3cm | 重量 | 230g |
标准配置 | |||
主机PR10 | 1台 | 连接线Q9-Q9 | 2条 |
数据线 USB - 4芯半月 | 1条 | 电源适配器 | 1个 |
通讯U盘 | 1个 | 控制软件 （存在U盘里） | 1份 |
