涡流探伤仪是基于电磁感应原理的无损检测设备，可在不接触被测物的条件下，快速发现金属材料的表面及近表面缺陷（如裂纹、腐蚀、气孔等）。其检测精度达微米级，特别适用于导电材料的快速筛查，广泛应用于航空航天、电力能源、轨道交通等关键领域。

一、核心原理：电磁场与缺陷的相互作用

1. 基础工作原理

当交变电流通过探头线圈时，会在导电材料表面感应出涡流。材料缺陷会改变涡流分布，导致线圈阻抗变化，仪器通过分析电磁信号异常实现缺陷检测。

2. 主要检测模式

  二、设备组成与技术优势

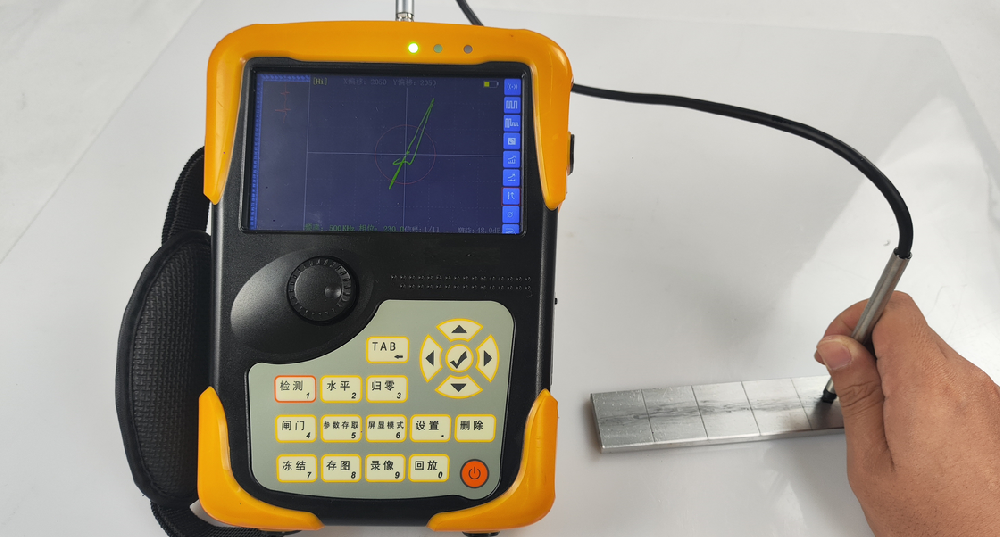

1. 核心组件

探头‌：分笔式穿过式、阵列式，频率范围1kHz-6MHz

信号处理器‌：具备相位分析和滤波功能，信噪比≥80dB

显示系统‌：实时显示阻抗平面图及缺陷报警信号

2. 技术优势

非接触检测‌：检测速度可达2m/s（金属管材在线检测）

高灵敏度‌：可识别宽度5μm的裂纹（铝合金表面）

环境适应性强‌：无需耦合剂，支持油污、涂层覆盖检测

三、典型应用场景

1. 航空航天制造

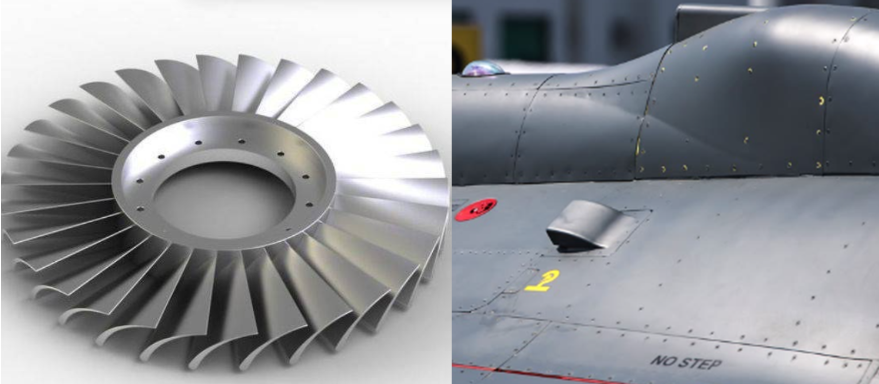

发动机叶片‌：检测钛合金锻件表面微裂纹（检出率>99%）

飞机蒙皮‌：发现厚度0.3mm铝板的腐蚀坑（深度分辨率0.01mm）

2. 电力能源设备

凝汽器钛管‌：在线检测管壁减薄，精度±0.02mm

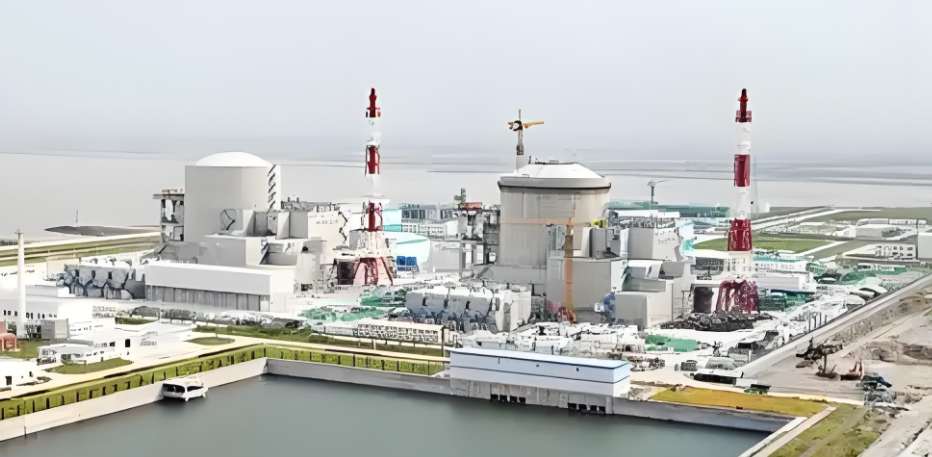

核电站传热管‌：定位应力腐蚀裂纹（符合ASME规范）

3. 轨道交通领域

高铁轮对‌：全自动探伤系统检测疲劳裂纹（检测节拍<30秒/件）

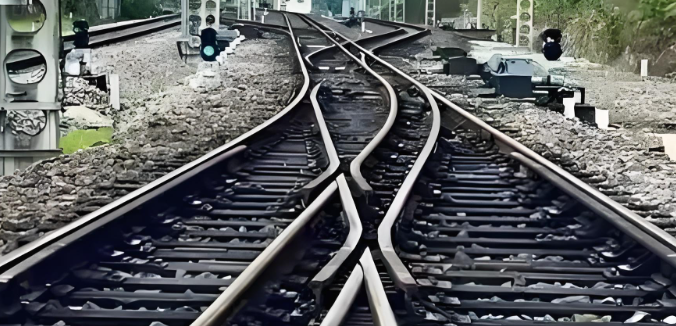

钢轨焊缝‌：发现距表面2mm的内部缺陷（频率1MHz）

4. 新增应用场景

3D打印金属件‌：检测层间未熔合缺陷（层厚50μm级识别）

电池铜箔‌：监测极片涂布均匀性（缺陷定位精度±0.1mm）

四、操作规范与数据解读

参数设置原则‌

材料类型       推荐频率       探头类型

铝材       100kHz   笔式探头

不锈钢   400kHz   阵列探头

铜管       10kHz     穿过式探头

校准要求‌

使用标准缺陷试块（如ENCO试块）调整相位角

每4小时校验一次系统灵敏度

干扰规避‌

检测环境50cm内避免大型金属物体

材料温度波动需控制在±5℃以内

五、技术发展趋势

智能化升级‌

深度学习算法自动分类缺陷类型（准确率≥95%）

搭载AR眼镜实现检测数据实时可视化

复合检测技术‌

涡流+超声联合检测系统（覆盖0-10mm全厚度检测）

与红外热像技术融合定位深层缺陷

微型化突破‌

手持式设备重量轻。

柔性探头可检测曲面复杂构件

工业4.0集成‌

检测数据直通MES系统，实现质量追溯

5G远程诊断系统缩短60%故障处理时间

结语

涡流探伤仪凭借其非接触、高效率的独特优势，已成为金属材料质量控制的必备工具。随着相位阵列、人工智能等技术的融合，其检测能力正从表面缺陷识别向材料性能评估扩展。操作时需重点关注频率选择与干扰排除，未来该技术将在新能源汽车、半导体制造等新兴领域发挥更大价值。
